Để đáp ứng được những đòi hỏi về an toàn ngày càng cao của con người thì các nhà sản xuất thiết bị điện đã cho ra đời rất nhiều các sản phẩm bảo vệ mạng điện dân dụng.
.jpg)

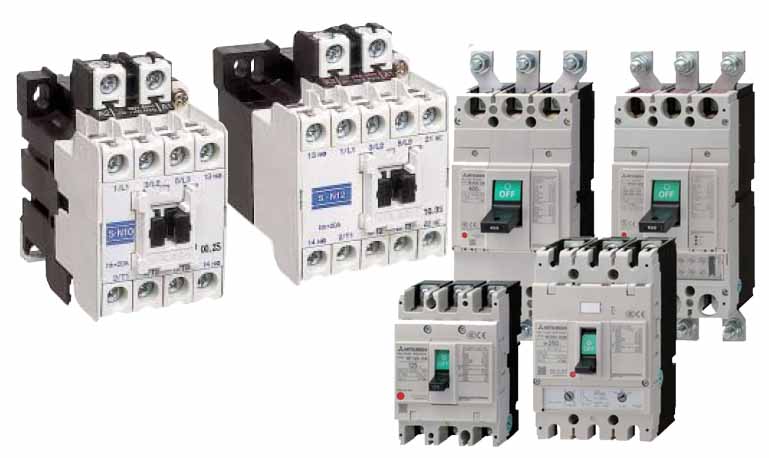

Để giúp bảo đảm sự an toàn tối đa cho người sử dụng. Cụ thể và thông dụng nhất là các thiết bị MCB (Minature Curcuit Breaker), MCCB (Molded case circuit breaker), RCD (residual current device), cầu chì...Để sử dụng 1 thiết bị cắt điện an toàn thì ta cần phải tham khảo các thông tin của từng loại sản phẩm:
MCB và MCCB
Có nhiều cách để phân biệt MCB vag MCCB nhưng chúng ta phân biệt chúng dựa vào các yếu tố sau:
MCB: sử dụng dòng điện không vượt quá 100A và có điện áp dưới 1.000V
MCCB: sử dụng dòng điện có thể lên tới quá 1.000A và có điện áp dưới 1.000V
Công dụng: đều được sử dụng để đóng ngắt mạch điện khi gặp các sự cố quá tải điện, ngắn mạch, bảo vệ an toàn cho người sử dụng và thiết bị sử dụng điện.
Cách chọn lựa: Để chọn lựa chúng thì có rất nhiều cách nhưng đều phải thỏa màn điều kiện sau:
IB < In < IZ và ISCB > ISC
Trong đó thì IB: là dòng điện quá tải lớn nhất; In là dòng điện định mức của MCB, MCCB; Iz là dòng điện cho phép lớn nhất của dây dẫn điện; ISCB là dòng điện lớn nhất mà MCB, MCCB có thể cắt; ISC là dòng điện ngắn mạch.
Ví dụ: một tải một pha sử dụng nguồn điện 220V có dòng điện lớn nhất là 13A và dòng điện ngắn mạch là 5KA. Từ đây ta có thể chọn MCB và dây dẫn như sau: MCB cormet CM216A sử dụng dòng định mức là 16A, cường độ cắt lớn nhất là 6KA và dây dẫn Cadivi 2x2.5mm có dòng cho phép lớn nhất là 18A.
RCD (residual current device) hoặc ELCB (earth leakage circuit breaker) hoặc RCCB (residual currenr circuit breaker)
Các thiết bị này được dùng để ngắt mạch điện 1 cách tự động khi có hiện tượng dòng rò xảy ra giữa dây qua và dây trung tính hoặc dây nối đất
Một số lưu ý khi kiểm tra và sử dụng RCD:
RCB không bảo vệ quá tải, không bảo vệ khi có sự ngắn mạch. Nó là thiết bị bảo vệ chứ không phải thiết bị đóng cắt. Do đó ta phải sử dụng RCD kết hợp với các thiết bị đóng cắt hạ áp khác...Nhưng có những trường hợp các thiết bị đóng cắt hạ áp này trong cấu tạo của nó đã bao gồm cả một bộ RCD và chúng được gọi chung là RCD hoặc RCCB.
Hàng tháng nên có kế hoạch kiểm tra RCD, cách đơn giản nhất là ấn vào nút “Test” hoặc “T” trên thân của RCD, động tác này là việc mô phỏng có xuất hiện dòng điện rò. Nếu RCD có tác động tốt thì mạch điện đã bị ngắt. Còn ngược lại nếu không có tác động thì ta nên thay cái mới. Việc kiểm tra cần được lặp đi lặp lại vài lần để đảm bảo được RCD hoạt động 1 cách tốt nhất.
Với các thiết bị MCB, MCCB, RCD...ta nên chọn của những nhà sản xuất có uy tín trên thị trường như Comet, Clipsal, Hager...vì chúng được sản xuất và kiểm tra dưới điều kiện và tiêu chuẩn khắt khe theo chuẩn quốc tế. Đối với những trường hợp kém chất lượng thì ta nên thay mới, không nên tiến hành sửa chữa.
